煤用座式雙軸振動篩用途及特點
ZSM型煤用座式雙軸振動篩軌跡為直線。全系列共有十六種規格，可供選 煤、選礦、電力、制糖、制鹽等工業部門，對中細粒級物料進行干濕式分級、脫水、脫介和脫泥。ZSM型煤用座式雙軸振動篩篩機處理能力大，篩分效率高。
煤用座式雙軸振動篩選用須知
- ZSM型煤用座式雙軸振動篩篩機分單層和雙層，并有單電機齒輪拖到（A型）和雙電機自動拖到（B型）之分。單機拖動有左裝和右裝之分。
- 篩網結構有條縫篩網和沖孔篩板。如選用編織篩網或橡膠篩網時，可按要求設計。
- 為滿足篩分效率要求，必要時可按篩面與水平面負傾角安裝，其值為2度-10度。
- ZSM型煤用座式雙軸振動篩基礎螺栓由用戶自備。

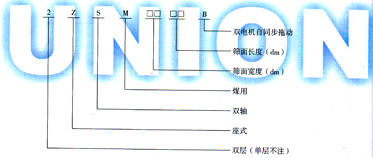

產品型號表示示例
技術參數
型號 | 篩網 | 給料粒度 | 生產能力 t/h | 振動頻率 | 雙振幅 | 電動機 | 外型尺寸 長×寬×高 （mm） | 總重 （kg） | |||||
層數 | 面積 （㎡） | 傾角 （°） | 篩孔尺寸 | 篩網結構 | 型號 | 功率 | |||||||
ZSM1556A | 1 | 7.5 | 0 | 0.25-13 | 沖或條 | ≤300 | 60 | 800 | 11 | Y160L-4 | 15 | 5850×2675×1703 | 4642 |
2ZSM1556A | 2 | 7.5 | 0 | 上13-50 下0.25-13 | 上沖下條 | ≤300 | 60 | 800 | 11 | Y160L-4 | 15 | 5850×2575×2023 | 5049 |
ZSM1756A | 1 | 9 | 0 | 0.25-13 | 沖或條 | ≤300 | 50-80 | 800 | 10 | Y160L-4 | 15 | 5850×2925×1703 | 5098 |
2ZSM1756A | 2 | 9 | 0 | 上13-50 下0.25-13 | 上沖下條 | ≤300 | 50-80 | 800 | 10 | Y160L-4 | 15 | 5850×2770×2015 | 6105 |
ZSM1856A | 1 | 12 | 0 | 0.25-13 | 沖或條 | ≤300 | 50-80 | 800 | 11 | Y160L-4 | 11 | 5600×2778×1577 | 4580 |
ZSM2065A | 1 | 12 | 0 | 0.25-13 | 沖或條 | ≤300 | 70-80 | 800 | 9 | Y180M-4 | 18.5 | 6750×3208×1885 | 6577 |
2ZSM2065A | 2 | 12 | 0 | 上13-50 下0.25-13 | 上沖下條 | ≤300 | 70-80 | 800 | 9 | Y160M-4 | 18.5 | 6750×3140×2180 | 7959 |
ZSM1556B | 1 | 7.5 | 0 | 0.25-13 | 沖或條 | ≤300 | 60 | 800 | 11 | Y132M-4 | 7.5×2 | 5850×2854×1707 | 4767 |
2ZSM1556B | 2 | 7.5 | 0 | 上13-50 下0.25-13 | 上沖下條 | ≤300 | 60 | 800 | 11 | Y132M-4 | 7.5×2 | 5850×2854×2023 | 5790 |
ZSM1756B | 1 | 9 | 0 | 0.25-13 | 沖或條 | ≤300 | 50-80 | 800 | 10 | Y132M-4 | 7.5×2 | 5850×3104×1703 | 5224 |
2ZSM1756B | 2 | 9 | 0 | 上13-50 下0.25-13 | 上沖下條 | ≤300 | 50-80 | 800 | 10 | Y132M-4 | 7.5×2 | 5850×3104×2020 | 6246 |
ZSM2065B | 1 | 12 | 0 | 0.25-13 | 沖或條 | ≤300 | 70-80 | 800 | 9 | Y160L-4 | 11×2 | 6750×3428×1880 | 6700 |
2ZSM2065B | 2 | 12 | 0 | 上13-50 下0.25-13 | 上沖下條 | ≤300 | 70-90 | 800 | 9 | Y160L-4 | 11×2 | 6750×3428×2185 | 8068 |

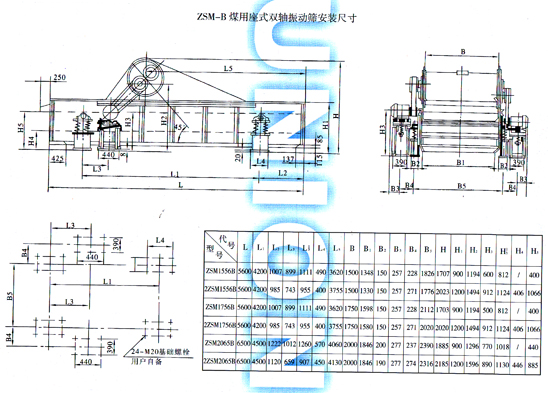

安裝尺寸
